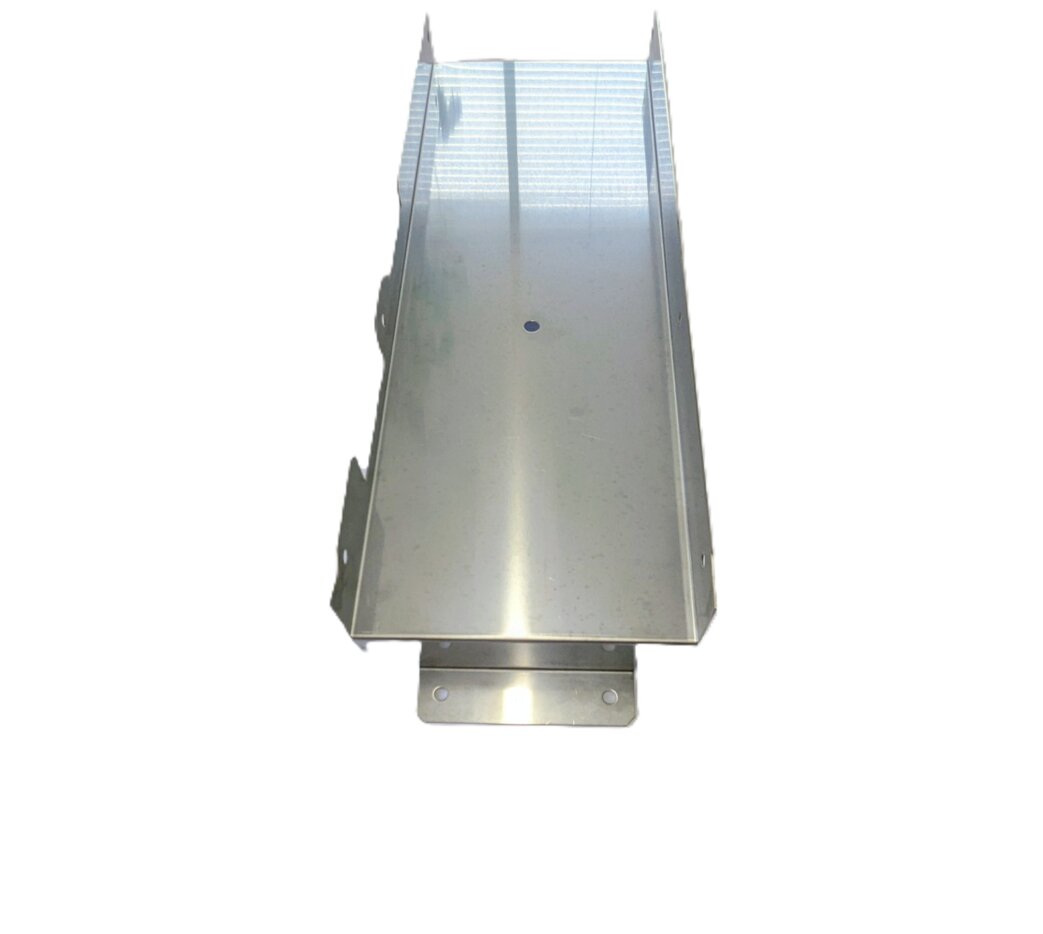

スクラップや粉体、小物部品などを安全かつスムーズに搬送するための各種シューター（シュート）を、薄板板金で一品一様に設計・製作します。スクラップシューターの曲げ長さとエンボスシートの長さ方向は、1980mm（例 板厚1.5×縦203㎜×横1980㎜×高さ30㎜、エンボスシート200×1980）まで対応しております。
また、既設設備まわりの限られたスペースや、現場ごとのレイアウトに合わせて寸法・角度・取り付け方法まで含めてご相談いただけます。
また、既設設備まわりの限られたスペースや、現場ごとのレイアウトに合わせて寸法・角度・取り付け方法まで含めてご相談いただけます。
代表的な用途・搬送物の一例です。ここにない内容でも、形状や質量、設置環境が分かれば検討可能です。
- プレス・打ち抜きスクラップの落としシュート
- 粉体・粒体（樹脂ペレット、金属粉、研磨材など）の搬送シュート

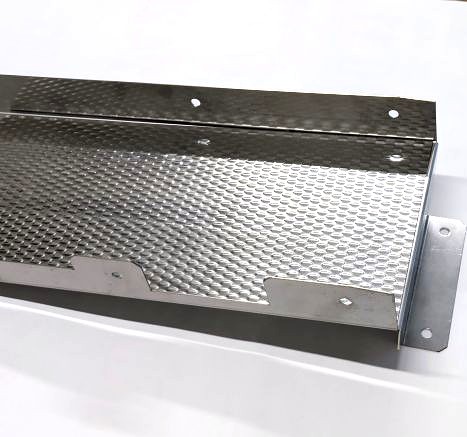

- 小物部品の排出・集約用シュート
- コンベヤからの落とし込みガイド、仕分け用分岐シュート
- ホッパー一体型の投入シュート、仮置き用ボックスとの組み合わせ
| 使用環境・条件 | 設計・材質選定のポイント |
|---|---|
| 屋内・一般環境 | SPCCやSPHCなど一般鋼板をベースに、板厚・補強リブでたわみを抑えます。粉じんやスクラップの衝突部は、交換しやすい構造も検討します。 |
| 屋外・湿気の多い場所 | 錆を抑えたい場合は溶融亜鉛メッキ鋼板や塗装仕上げなどをご提案します。ボルト接合部や隙間の水溜まりを避ける形状も重要です。 |
| 高温部周り | 耐熱性を考慮し、温度条件に応じて材質・板厚を決定します。熱膨張による変形を見込んだクリアランスや支持方法も検討します。 |
| 粉体・粒体搬送 | 粉詰まりを避けるために、角度・曲がり部のR・接合部の段差を極力小さくします。清掃・点検のための開口部やカバーも設計段階でご相談いただけます。 |
| 既設設備への後付け | 現地採寸や、支給図面をもとに取り付けブラケット・支持フレームも含めて設計します。分割構造にすることで、狭い場所でも搬入・交換しやすくできます。 |

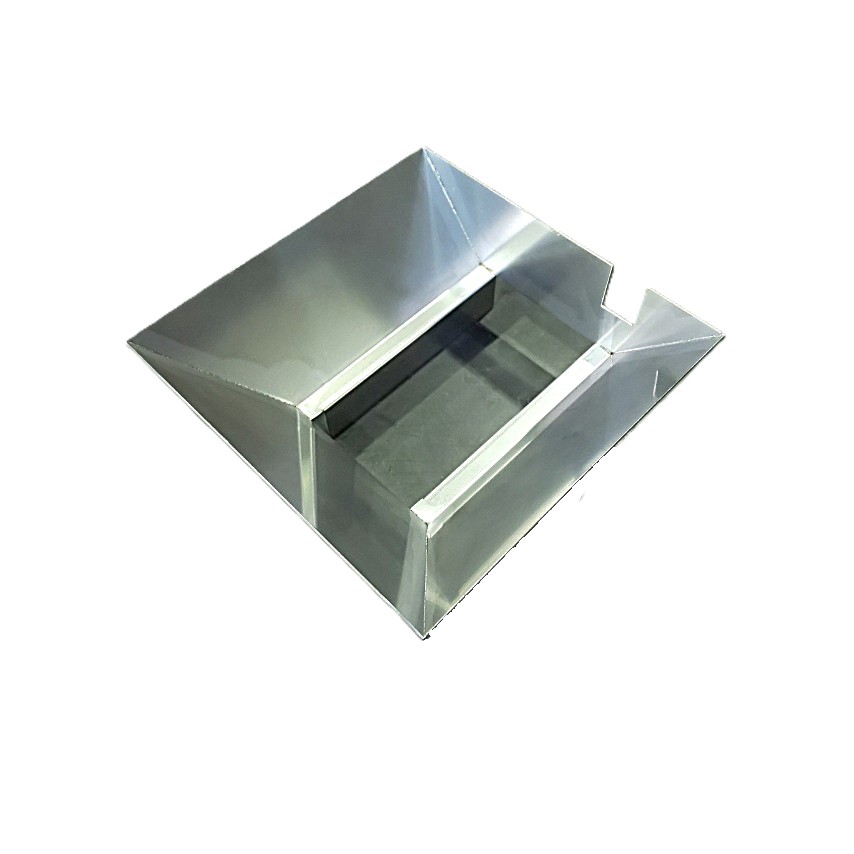

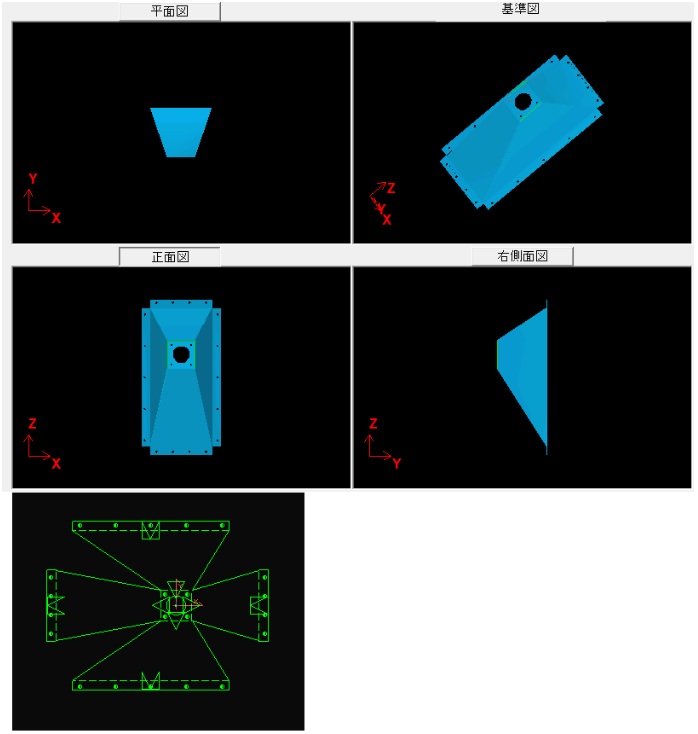

シンプルな直線シュートから、現場レイアウトに合わせた曲がり・分岐・ホッパー一体型まで、薄板板金ならではの自由度で設計が可能です。
- 直線シューター（落としシュート、ガイド）
- L字・U字などの曲がりシューター
- 2方向・3方向への分岐シューター
- 上部ホッパー一体型の投入シュート
- フランジ付き、取り外し可能なカバー付きなど保守性を高めた仕様
ここでは一部の事例を抜粋してご紹介します。実際には、既設設備の更新・改善案件や、新規ライン立ち上げに合わせたシューター製作など、さまざまなご相談に対応しています。
一般的な流れと納期目安は次のとおりです。案件の規模や点数、使用環境によって変動しますので、まずは一度ご相談ください。
単品の小型シューターであれば、仕様確定後おおよそ1週間程度が目安です。複数台製作がある場合は、別途ご相談となります。
- お問い合わせ
ご希望の納期などをお伺いします。 - 図面確認
支給図面がある場合はメール添付でお送りください。 - 仕様検討・お見積り
形状・材質・板厚などを検討し、お見積りと納期目安をご提示します。 - ご発注・詳細設計
ご発注後、必要に応じて簡易図面をご確認いただきながら詳細仕様を確定します。 - 製作・検査・納品
板金加工・溶接・仕上げ・確認を行い、出荷します。現場での仮合わせが必要な場合もご相談ください。
単品の小型シューターであれば、仕様確定後おおよそ1週間程度が目安です。複数台製作がある場合は、別途ご相談となります。
「この搬送物でも対応できるか知りたい」「既設設備の写真から形状を相談したい」など、検討段階のご相談も歓迎です。
図面データをお持ちの場合は、お問い合わせフォームから添付いただくか、追ってご案内するメールアドレス宛にお送りください。
お急ぎの場合は、お電話（TEL:059-377-3182）でお問い合わせいただくことも可能です。
